红外测温仪工作原理及应用

红外测温仪工作原理

了解红外测温仪的工作原理、技术指标、环境工作条件及操作和维修等是用户正确地选择和使用红外测温仪的基础。光学系统汇集其视场内的目标红外辐射能量，视场的大小由测温仪的光学零件以及位置决定。红外能量聚焦在光电探测仪上并转变为相应的电信号。该信号经过放大器和信号处理电路按照仪器内部的算法和目标发射率校正后转变为被测目标的温度值。除此之外，还应考虑目标和测温仪所在的环境条件，如温度、气氛、污染和干扰等因素对性能指标的影响及修正方法。 一切温度高于绝对零度的物体都在不停地向周围空间发出红外辐射能量。物体的红外辐射能量的大小及其按波长的分布——与它的表面温度有着十分密切的关系。因此，通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这就是红外辐射测温所依据的客观基础。

黑体辐射定律

黑体是一种理想化的辐射体，它吸收所有波长的辐射能量，没有能量的反射和透过，其表面的发射率为1。应该指出，自然界中并不存在真正的黑体，但是为了弄清和获得红外辐射分布规律，在理论研究中必须选择合适的模型，这就是普朗克提出的体腔辐射的量子化振子模型，从而导出了普朗克黑体辐射的定律，即以波长表示的黑体光谱辐射度，这是一切红外辐射理论的出发点，故称黑体辐射定律。

物体发射率对辐射测温的影响

自然界中存在的实际物体，几乎都不是黑体。所有实际物体的辐射量除依赖于辐射波长及物体的温度之外，还与构成物体的材料种类、制备方法、热过程以及表面状态和环境条件等因素有关。因此，为使黑体辐射定律适用于所有实际物体，必须引入一个与材料性质及表面状态有关的比例系数，即发射率。该系数表示实际物体的热辐射与黑体辐射的接近程度，其值在零和小于1的数值之间。根据辐射定律，只要知道了材料的发射率，就知道了任何物体的红外辐射特性。 影响发射率的主要因纱在：材料种类、表面粗糙度、理化结构和材料厚度等。 当用红外辐射测温仪测量目标的温度时首先要测量出目标在其波段范围内的红外辐射量，然后由测温仪计算出被测目标的温度。单色测温仪与波段内的辐射量成比例；双色测温仪与两个波段的辐射量之比成比例。 红外系统：红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇聚其视场内的目标红外辐射能量，视场的大小由测温仪的光学零件及其位置确定。红外能量聚焦在光电探测器上并转变为相应的电信号。该信号经过放大器和信号处理电路，并按照仪器内疗的算法和目标发射率校正后转变为被测目标的温度值。

红外测温仪的应用

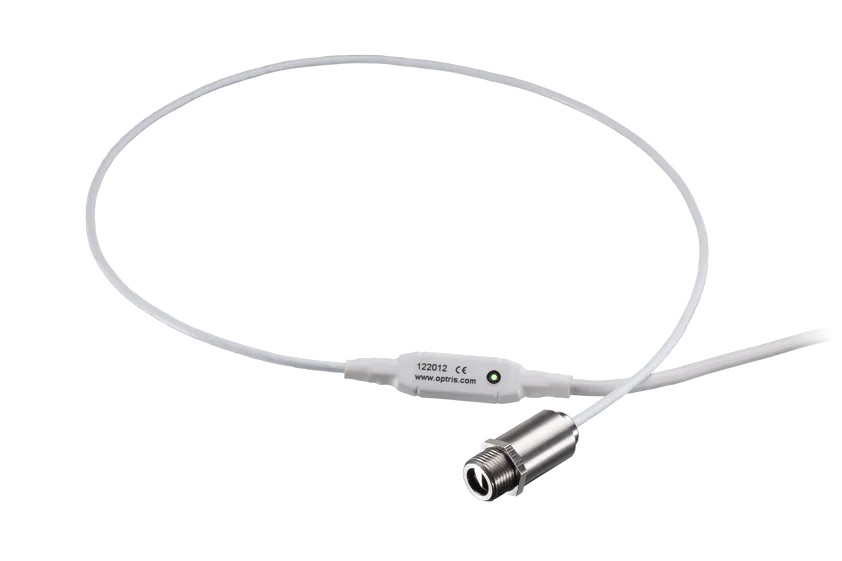

欧普士红外测温仪使用户可以安装到工业现场的每一角落，对其需要检查、维修和标定的温度探头实施现场校验作业，免除将其拆卸取回实验室进行对比标定，又要重新装回原系统的麻烦，可以大大提高工作效率，节约时间，提高设备和系统的可用率，并且为现场自动控制工程师提供了优异的维修、校验手段。 欧普士红外测温仪应用领域之广泛，遍及工业领域温度测量和标定的每一环节，并提供了一个可调的模拟温度源，对提高工艺流程控制水平、产品质量保证以及防止工业过程自动保护定值的误动和寻找故障提供了重要的检查手段。

特别是对于温度开关的定值检查，可以做到快速准确而方便，其应用领域涉及：

•电力：燃煤发电厂、燃气供热电厂、水电站、核电站、地区供热管网、大型电力变压器的温度保护和信号传送等。

•冶金：铝厂、铜厂、钢厂等。 石化：采油、输油管路、石化厂、炼油厂。

•一般工业：冷冻机厂、空调厂、冰箱厂、啤酒厂、制药厂、汽车厂。

•温度元件制造厂：铂电阻、热电偶及补偿导线电缆、温度开关、温度传感器制造厂。

•交通运输：机场的飞机维修、大型运输动力系统维修、远洋海运作为在役维修测量手段。
